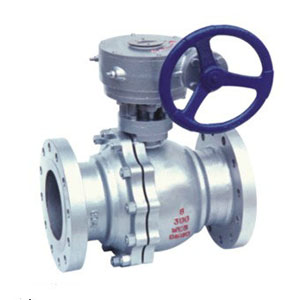

Q341F不锈钢球阀

Q341F不锈钢球阀

  Q341F不锈钢球阀 的PDF参数
 详细信息:

Q341F不锈钢球阀概述:

不锈钢球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。

在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。

球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

Q341F不锈钢球阀产品性能参数

Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀主要性能参数

型号 PN 工作压力 /MPa 用温度 /℃ 用介质
Q341F-16C 16 1.6 ≤180 水、气、油
Q341F-25 25 2.5
Q341F-40 40 4.0
Q341Y-16C 16 1.6 ≤425 水、气、油含颗粒介质
Q341Y-25 25 2.5
Q341Y-40 40 4.0
Q341F-16P 16 1.6 ≤180 硝酸类
Q341F-25P 25 2.5
Q341F-40P 40 4.0
Q341Y-16P 16 1.6 ≤450 水、气、油含颗粒介质
Q341Y-25P 25 2.5
Q341Y-40P 40 4.0
Q341F-16R 16 1.6 ≤180 硝酸类
Q341F-25R 25 2.5
Q341F-40R 40 4.0
Q341Y-16R 16 1.6 ≤450 水、气、油含颗粒介质
Q341Y-25R 25 2.5
Q341Y-40R 40 4.0

Q341F不锈钢球阀产品零部件材料

Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀零部件材料

型号 材料
阀体 阀杆 密封面 填料
Q341F-16C WCB 2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
PTFE、增强 PTFE PTFE
Q341F-25
Q341F-40
Q341Y-16C 金属堆焊钴基 柔性石墨
Q341Y-25
Q341Y-40
Q341F-16P CF8 304 PTFE、增强 PTFE PTFE
Q341F-25P
Q341F-40P
Q341Y-16P 金属堆焊钴基 柔性石墨
Q341Y-25P
Q341Y-40P
Q341F-16R CF8M 316 PTFE、增强 PTFE PTFE
Q341F-25R
Q341F-40R
Q341Y-16R 金属堆焊钴基 柔性石墨
Q341Y-25R
Q341Y-40R


特别声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,Q341F不锈钢球阀 性能参数、Q341F不锈钢球阀 结构、Q341F不锈钢球阀 安装尺寸、Q341F不锈钢球阀 材质要求、Q341F不锈钢球阀 使用场合以及Q341F不锈钢球阀 的价格等详情,更多关于不锈钢球阀产品,请联系我们销售部,电话:0577-67996791,感谢您访问永嘉县万科阀门制造有限公司网站,我们一定会尽心尽力为您提供优质的服务。
