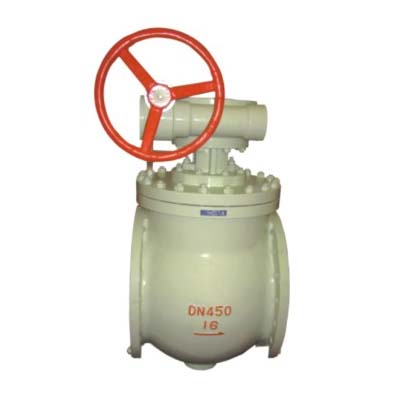

DYQ340Y上装式偏心球阀

DYQ340Y上装式偏心球阀

  DYQ340Y上装式偏心球阀的PDF参数
 详细信息:

产品名称: DYQ340Y上装式偏心球阀
阀体材质: WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6……
设计标准: GB/T9113、JB/T79.1-1994;ASME/ANSIB16.5
结构长度: GB/T12221-1989;ASME/ANSIB16.10
法兰标准: GB/12237-1989;API608
公称通径: DN50-600mm;2-24in
公称压力: PN0.25-4.0MPa; 150-300Lb
适用温度: -196-600℃
传动方式: 手动、蜗轮传动、电动、气动、液动、电液动

一、DYQ340Y上装式偏心球阀概述:

    DYQ340Y上装式偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门 的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。 本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。

二、DYQ340Y上装式偏心球阀特点:

1、 其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且 阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效 。

2、阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求 。

3、密封严密、输送有害气体可达零泄露 。

4、密封副的阀芯留有补偿量、当阀做磨损后,关闭时再转动少许,任能可靠密封,延长了使用寿命。此外,用户将压紧螺母拧掉,调整或更换后阀座仍可用,避免了阀门密封失效后,整台报废的弊端。

5、上装式偏心半球阀 结构是上面有个盖,可在管道上维修,方便省力。

三、DYQ340Y上装式偏心球阀链接尺寸:

PN1.6MPa

DN d L D D1 D2 b f Z-φd1
50 42 230 160 125 100 16 3 4-φ18
65 58 290 180 145 120 18 3 4-φ18
80 65 310 192 160 135 22 3 8-φ18
100 82 350 215 180 155 22 3 8-φ18
125 120 400 245 210 185 24 3 8-φ18
150 132 480 280 240 210 26 3 8-φ23
200 170 600 335 295 265 28 3 12-φ23
250 225 730 405 355 320 30 3 12-φ25
300 257 838 460 410 375 32 4 12-φ25
350 335 889 520 470 435 34 4 16-φ25

PN2.5MPa

DN d L D D1 D2 b f Z-φd1
50 42 230 160 125 100 20 3 4-φ18
65 58 290 180 145 120 22 3 8-φ18
80 65 310 195 160 135 22 3 8-φ18
100 82 350 230 190 160 24 3 8-φ23
125 120 400 270 220 188 28 3 8-φ25
150 132 480 300 250 218 30 3 8-φ25
200 170 600 360 310 278 34 3 12-φ25
250 225 730 425 370 332 36 3 12-φ30
300 257 838 485 430 390 40 4 16-φ30
350 335 889 550 490 448 44 4 16-φ34
